霍尔开关HX44E在车轮测速中的应用（下篇）
HX44E芯片的引脚及功能
霍尔开关HX44E芯片的引脚接线图见图2所示。霍尔开关HX44E芯片的引脚接线图见图2所示。典型应用于无触点开关汽车点火器刹车电路位置转速检测与控制安全报警装置和纺织控制系统。霍尔开关是一个3端器件，外形与三极管相似，只要接上电源地，即可工作，输出通常是集电极开路(OC)门输出，工作电压范围宽使用非常方便。
引脚1是电源Vcc，引脚2是地GND，引脚3是输出OUT。霍尔器件的工作电压不得超过规定的Vcc，大部分霍尔开关均为OC输出。因此，输出应接负载电阻，其数值值取决于负载电流的大小，不得超负载使用。
HX44E的磁输入检测
HX44E的磁输入为单极磁场，即施加磁场的方式是改变磁铁和HX44E之间的距离。判定磁铁极性方法是：把磁铁的两个极分别靠近HX44E的正面，当其OUT引脚电平由高变低时即为正确的安装位置，如图3所示。
经过实验得知，HX44E只对磁铁的S级有响应而对N级没有丝毫响应。安装时一定要让磁铁的S级对准HX44E的反应传感区。
HX44E的导通距离测量

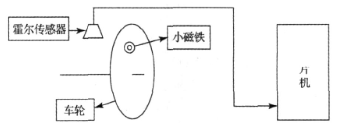

把一块小永久磁铁固定在车轮的辐条上，HX44E在车轮辐条附近，如图4所示，经过实验得知，当磁铁和霍尔开关HX44E移近到一定距离(设此距离为)时，HX44E芯片的OUT引脚有脉冲信号输出。当二者的距离大于r时OUT引脚没有脉冲信号输出。反复实验得出霍尔开关HX44E导通的距离r为4 mm或5 mm。
HX44E在车轮测速系统中的应用
霍尔开关HX44E芯片的引脚接线图见图2所示。霍尔开关HX44E芯片的引脚接线图见图2所示。典型应用于无触点开关汽车点火器刹车电路位置转速检测与控制安全报警装置和纺织控制系统。霍尔开关是一个3端器件，外形与三极管相似，只要接上电源地，即可工作，输出通常是集电极开路(OC)门输出，工作电压范围宽使用非常方便。
HX44E的磁输入检测
HX44E的磁输入为单极磁场，即施加磁场的方式是改变磁铁和HX44E之间的距离。判定磁铁极性方法是：把磁铁的两个极分别靠近HX44E的正面，当其OUT引脚电平由高变低时即为正确的安装位置，如图3所示。
HX44E的导通距离测量
把一块小永久磁铁固定在车轮的辐条上，HX44E在车轮辐条附近，如图4所示，经过实验得知，当磁铁和霍尔开关HX44E移近到一定距离(设此距离为)时，HX44E芯片的OUT引脚有脉冲信号输出。当二者的距离大于r时OUT引脚没有脉冲信号输出。反复实验得出霍尔开关HX44E导通的距离r为4 mm或5 mm。
HX44E在车轮测速系统中的应用

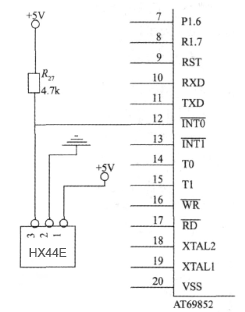

霍尔开关HX44E在测速系统中的主要作用是车轮转速采集。车轮每转一周，磁铁经过HX44E一次。HX44E的第3脚就输出一个脉冲信号作为单片机AT89S52的外中断信号，从P3.2口输入。单片机测量脉冲信号的个数和脉冲周期。根据脉冲信号的个数计算出里程，根据脉冲信号的周期计算出速度并显示。HX44E与单片机的硬件电路连接如图所示。
