霍尔元件在电风扇摇头结构上的应用
电风扇传统的摇头办法选用单向同步电机与曲柄结构合作的办法，这种摇头结构的摇头角度一般是固定的。且由于曲柄一般较长因而摇头结构需求较大的空间。
双向同步电机控制摇头办法，一般需求有方位感应设备，可用于确认摇头方向，一般选用霍尔元件作为方位感应设备的办法。霍尔元件相对于机械式方位开关本钱要低很多。
霍尔元件的作业感应的方位原理

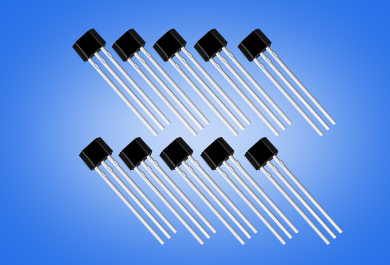

霍尔元件是应用霍尔效应的半导体，霍尔元件分为线性霍尔和霍尔开关两大类，两者的首要区别是输出不同。前者输出模拟信号，或许输出数字信号，在风扇中的方位感应选用的是霍尔开关。
霍尔开关依据感应的办法不同，能够分为单级霍尔开关，双极霍尔开关，全级霍尔开关。三种霍尔开关都是能够做方位感应的可是由于单级霍尔开关只能感应磁铁的N极或许S极，在产品出产和设计时相对麻烦。一般多选用双极的霍尔原件。全级的霍尔开关相对于用的较少。
正常情况下的控制流程：
霍尔元件作为中点的定位元件，当摇头到正中间的时分，摇头中做中点定位磁铁与霍尔开关距离最近，输出低电平信号，档摇头电机持续滚动。定位磁铁远离霍尔开关，输出变为高电平信号。
摇头角度的控制实际是对从中点向左右摇头的时间控制，通常情况下向左和向右的时间是相同的。当向左右摇头时间结束时，摇头反向，重新向中点摇晃。
在关闭摇头功用时，需求回想当前的的摇晃方位和摇晃方向，如果是向两头摇头还需求回想剩下的摆头时间。这样下次摇头时，能够持续前次的摇头状态进行。
双向同步电机控制摇头办法，一般需求有方位感应设备，可用于确认摇头方向，一般选用霍尔元件作为方位感应设备的办法。霍尔元件相对于机械式方位开关本钱要低很多。
霍尔元件的作业感应的方位原理
霍尔元件是应用霍尔效应的半导体，霍尔元件分为线性霍尔和霍尔开关两大类，两者的首要区别是输出不同。前者输出模拟信号，或许输出数字信号，在风扇中的方位感应选用的是霍尔开关。
霍尔开关依据感应的办法不同，能够分为单级霍尔开关，双极霍尔开关，全级霍尔开关。三种霍尔开关都是能够做方位感应的可是由于单级霍尔开关只能感应磁铁的N极或许S极，在产品出产和设计时相对麻烦。一般多选用双极的霍尔原件。全级的霍尔开关相对于用的较少。
正常情况下的控制流程：
霍尔元件作为中点的定位元件，当摇头到正中间的时分，摇头中做中点定位磁铁与霍尔开关距离最近，输出低电平信号，档摇头电机持续滚动。定位磁铁远离霍尔开关，输出变为高电平信号。
摇头角度的控制实际是对从中点向左右摇头的时间控制，通常情况下向左和向右的时间是相同的。当向左右摇头时间结束时，摇头反向，重新向中点摇晃。
在关闭摇头功用时，需求回想当前的的摇晃方位和摇晃方向，如果是向两头摇头还需求回想剩下的摆头时间。这样下次摇头时，能够持续前次的摇头状态进行。
