磁性编码器HX69401
-
规格书下载 HX69401是一款非接触式、高抗杂散磁场干扰的高精度角度传感器芯片，芯片中心内置了全差分霍尔感应矩阵，通 过感应上方的一对极 S/N磁铁产生与之对应的正余弦位置信号。
订购热线: 15995280887 立即咨询
过感应上方的一对极 S/N磁铁产生与之对应的正余弦位置信号。信号由前级放大器放大之后由内部的模数转换电路
进行采样，芯片专有的 DSP 电路进行角度运算，最后通过多种接口形式输出磁铁转动的绝对位置信息。
HX69401的输出传输特性完全可编程，最多提供 32 个校准点，以满足模块组装下线过程中绝对位置精度需求。
HX69401提供多种输出方式：和旋转角度成比例的模拟量输出、PWM 输出单线、四线 SPI 总线方式。
HX69401内部有多个自检诊断模块，如芯片发生故障，诊断模块会及时将故障信息输出，有效提高系统安全性。

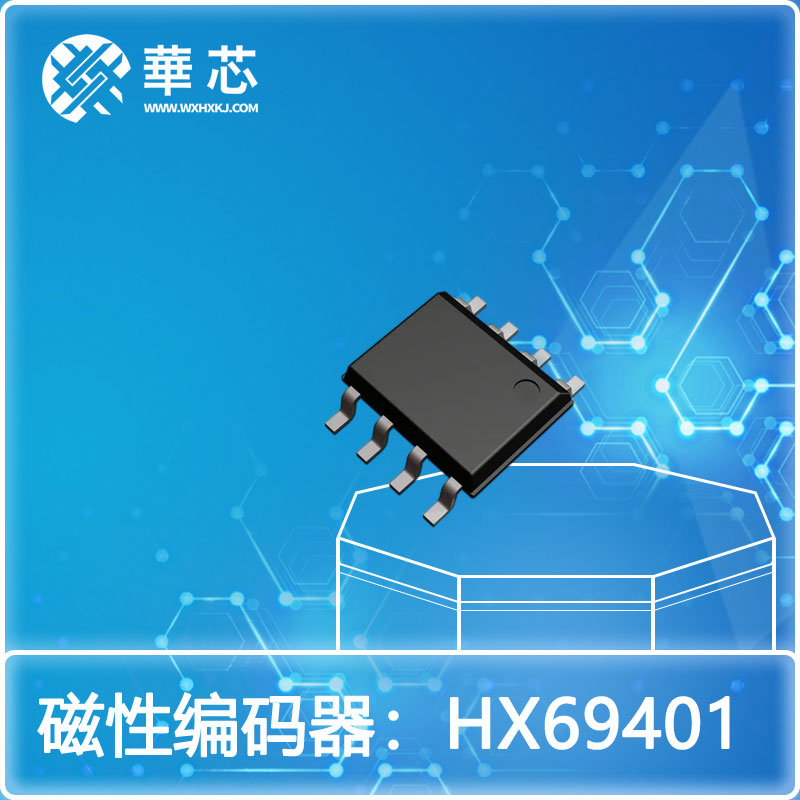

HX69401采用 8 脚的 SOIC-8 封装。芯片采用无卤绿料，满足环保要求。
HX69401D 采用 16 脚的 TSSSOP-16 封装, 双芯片冗余封装。芯片采用无卤绿料，满足环保要求。
HX69401系列芯片在开发过程中遵循 ISO 26262 标准进行，符合 ASIL-B 等级。HX69401是一款非接触式、高抗杂散磁场干扰的高精度角度传感器芯片，芯片中心内置了全差分霍尔感应矩阵，通
过感应上方的一对极 S/N磁铁产生与之对应的正余弦位置信号。信号由前级放大器放大之后由内部的模数转换电路
进行采样，芯片专有的 DSP 电路进行角度运算，最后通过多种接口形式输出磁铁转动的绝对位置信息。
HX69401的输出传输特性完全可编程，最多提供 32 个校准点，以满足模块组装下线过程中绝对位置精度需求。
HX69401提供多种输出方式：和旋转角度成比例的模拟量输出、PWM 输出单线、四线 SPI 总线方式。
HX69401内部有多个自检诊断模块，如芯片发生故障，诊断模块会及时将故障信息输出，有效提高系统安全性。
HX69401采用 8 脚的 SOIC-8 封装。芯片采用无卤绿料，满足环保要求。
HX69401D 采用 16 脚的 TSSSOP-16 封装, 双芯片冗余封装。芯片采用无卤绿料，满足环保要求。
HX69401系列芯片在开发过程中遵循 ISO 26262 标准进行，符合 ASIL-B 等级。
